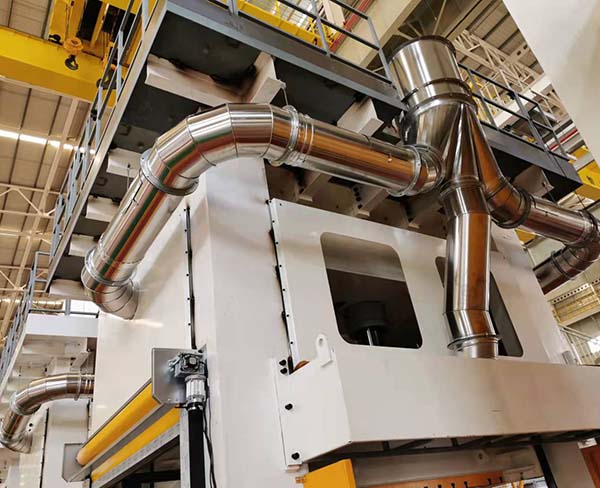

不銹鋼風管加工技術是通風系統施工中的核心環節，其質量直接影響系統的密封性、耐久性和運行效率。以下從材料選擇、加工工藝、質量控制及新興技術等方面進行深度探討：
不銹鋼牌號選擇
304/304L：通用型奧氏體不銹鋼，耐腐蝕性良好，適用于大多數民用及工業環境。
316/316L：含鉬元素，耐氯離子腐蝕，適用于沿海、化工等高腐蝕環境。
430：馬氏體不銹鋼，成本較低但耐蝕性較弱，適用于干燥環境。
板材預處理
表面清潔：需去除油污、氧化層（尤其焊縫區域），常用丙酮或不銹鋼清洗劑。
鈍化處理：通過硝酸或檸檬酸鈍化形成氧化鉻保護膜，提升耐蝕性。
下料與切割
激光切割：精度高（±0.1mm），切口無毛刺，適合復雜形狀，但設備成本高。
等離子切割：經濟，但需注意熱影響區（HAZ）控制，避免晶間腐蝕。
剪切加工：僅適用于直線切割，需不銹鋼剪刀避免材料硬化。
成型工藝
咬口連接（常用形式）：
單咬口：適用于低壓系統（≤500Pa）。
聯合角咬口：強度高，用于中高壓系統（＞500Pa）。
關鍵參數：咬口寬度=板厚×12（例：1mm板厚咬口寬12mm）。
焊接工藝：
TIG焊：惰性氣體保護，焊縫純凈，適合薄板（0.8-3mm）。
脈沖MIG焊：效率高，適用于厚板（＞3mm），需注意背面氬氣保護。
焊縫要求：內壁平整度偏差≤0.1倍板厚，外壁需打磨至Ra≤3.2μm。
法蘭連接技術
角鋼法蘭：傳統方式，需氬弧焊焊接，注意熱變形控制（預熱150℃可減少變形30%）。
共板法蘭（TDF工藝）：一體化成型，節省材料20%，但需折邊機（如德國RICO設備）。
法蘭密封：氯丁橡膠墊片（耐油型）或PTFE墊片（耐化學腐蝕）。
尺寸公差（依據GB50243-2016）
矩形風管邊長偏差：≤2mm/m，對角線差≤3mm。
圓形風管圓度誤差：≤1%直徑。
泄漏檢測
漏光法：低壓系統每10m漏光點≤2處。
氣密性測試：中壓系統測試壓力=1.5倍工作壓力，泄漏率≤1.5%。
表面處理
電解拋光：可降低表面粗糙度至Ra≤0.8μm，減少積塵風險。
噴砂處理（Sa2.5級）：增強油漆附著力（如需噴涂）。
BIM集成加工
通過Revit等軟件三維建模，直接導出CNC加工代碼，實現誤差＜1mm的預制。
自動化生產線
全自動卷板→焊接→法蘭成型流水線（如德國Spiro系統），效率提升50%，人工干預減少80%。
抗菌不銹鋼應用
含銅（Cu≥3.5%）或銀離子不銹鋼，可抑制微生物生長，適用于醫院、食品廠。
| 問題現象 | 原因分析 | 解決方案 |
|---|---|---|
| 焊縫銹蝕 | 焊后未鈍化/熱影響區貧鉻 | 酸洗鈍化+噴砂處理 |
| 風管變形 | 焊接熱輸入過大/支撐不足 | 采用跳焊工藝+加強筋 |
| 法蘭漏風 | 墊片壓縮量不足（＜30%） | 使用扭矩扳手（緊固力≥25Nm） |
綠色制造：推廣干式連接技術（如卡箍式連接），減少焊接能耗。
智能化檢測：采用內窺鏡機器人+AI圖像識別檢測焊縫缺陷。
超薄壁技術：0.5mm厚不銹鋼+縱向加強肋，減輕重量20%以上。
在線客服
18158850600
393172868@qq.com
